エディトリアルデザイン・演習

大阪電気通信大学 総合情報学部 デジタルゲーム学科 後期開講科目

編集によるコンテンツバリューの向上と印刷メディアの現在

第07週:11月07日

0)出席集計

上記リンクもしくは右のQRコードから出席集計システムにアクセスし、出席の回答をおこなう。

回答に必要な「特定の番号」を指示するので、その指示に沿って入力をおこなうこと。

1)雑誌の体裁

■ 雑誌の造本設計に関わるキーワード

実際の雑誌をサンプルとして解体し、雑誌の造本設計に関するキーワードについて理解する。

中綴じ … 表紙と本紙を開いて重ねた真ん中の折り目を、針金などで綴じる製本。

無線綴じ … 本紙の背に切り込みを入れ、接着剤によって表紙でくるみ綴じる製本。

なお、本文タテ組の場合は右綴じの左開き、ヨコ組の場合は左綴じの右開きとなる。

上記のいずれの綴じ方の場合も、雑誌の表紙に用いられる紙と本紙に用いられる紙は、通常その紙質が異なることが一般的である。

表紙は、表1(オモテ表紙)、表2、表3、表4(ウラ表紙)と呼ばれ、特に表2〜表4は広告スペースとして用いられる。

面付け … 1枚の印刷用紙に、オモテ8ページ、ウラ8ページ、合計16ページを印刷し、これを1台として、各ページを配列する作業を面付けと呼ぶ。

ヨコ組・オモテ面の面付け

ヨコ組・ウラ面の面付け

台割り … 1台で印刷されるページ数(16ページ)ごとに、本紙の総ページ数を分割することで、それぞれの印刷仕様などを検討する。

原紙のサイズ

A列本判   625×880mm

菊判     636×939mm

B列本判   765×1,085mm

四六判    788×1,091mm

AB判    880×1,085mm

ハトロン判  900×1,200mm

2)課題[雑誌レイアウトの解析]1 課題説明

誌面づくりの基本となるレイアウトフォーマットについて、既存の雑誌の任意の見開きページを取り上げ、そこに表現されているデザインエレメント(文字・図形・画像)の配置状況を、定規でくまなく計測する。

計測については、以下の項目を参照すること。

次週授業時、書き込みをおこなってもよい任意の雑誌1冊と、30cm以上の直定規、赤ボールペンを持参すること。

■ 雑誌のかたちに関する計測

判型 … 1ページのタテ、ヨコのサイズ。

仕上がりサイズ … 見開き2ページ分のタテ、ヨコのサイズ。

版面 … 本文の入るスペースの外枠タテ、ヨコのサイズ。

余白(マージン)… 天・地・ノド・小口の各方向での版面と仕上がりサイズの空きサイズ。

■ 本文に関する計測

文字サイズ … ポイントや級(Q)などの単位で表す。

文字数 … 1行に入る本文の文字数

行間 … 行と行の間のスペース。ポイントや歯(H)などの単位で表す。

行数 … 1段に入る本文の行数。

段(コラム)… 本文をいくつかに分けるブロックのひとつのタテ、ヨコのサイズ。

段間 … 段と段の間の空きサイズ。

■ 本文以外の文字に関する計測

タイトル … 記事の大見出し。位置、文字サイズ、字間、行間など。

リード … 記事の概要を要約した導入の文章。位置、文字サイズ、字間、行間など。

小見出し … 本文中に挿入されるガイド的文章。位置、文字サイズ、字間、行間など。

脚注 … 本文中の言葉を補足、説明する解説文章。位置、文字サイズ、字間、行間など。

キャプション … 図や写真を説明する解説文章。位置、文字サイズ、字間、行間など。

カコミ … 本文に関連した記事を独立して扱った文章。

ハシラ … 記事の属性を表す小さな扱いのタイトル。位置、文字サイズ、字間、行間など。

ノンブル … ページ番号。位置、文字サイズ、字間など。

■ 図形・画像に関する計測

角版 … 周囲に余白のある矩形の図や写真。位置とタテ、ヨコのサイズ。

裁ち切り(裁ち落とし)… 四辺のいずれか、もしくは全てを仕上がりサイズいっぱいに置いた図や写真。位置とタテ、ヨコのサイズ。仕上がりサイズより3mm外側(塗り足し/ドブ)まで余分にレイアウトされる。

切り抜き … 矩形以外のかたちに切り取った図や写真。位置とタテ、ヨコのサイズ。

飾り罫 … 線状のデザインエレメント。位置とサイズ。

計測結果については、直接誌面に書き込みをおこなう。

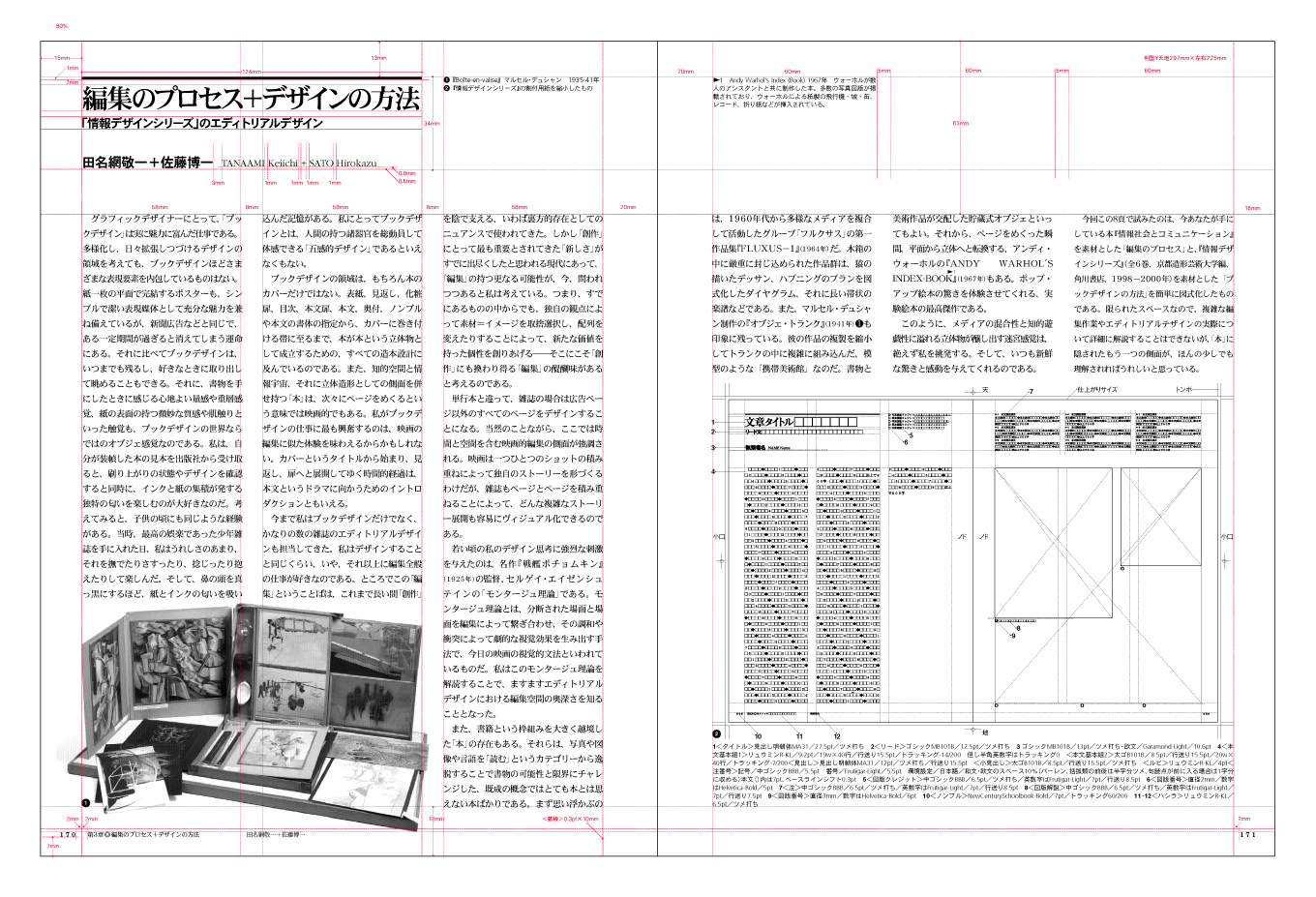

レイアウト指示の例

情報デザインシリーズ Vol.5 「情報社会とコミュニケーション」

京都造形芸術大学:田名網敬一・松本俊夫 編/角川書店 刊より

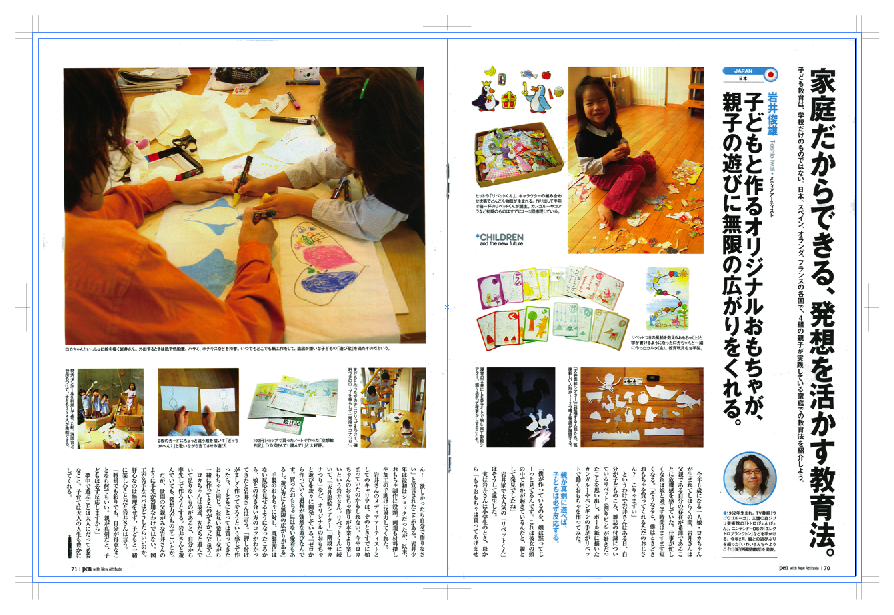

作図例2

選択した見開きページ

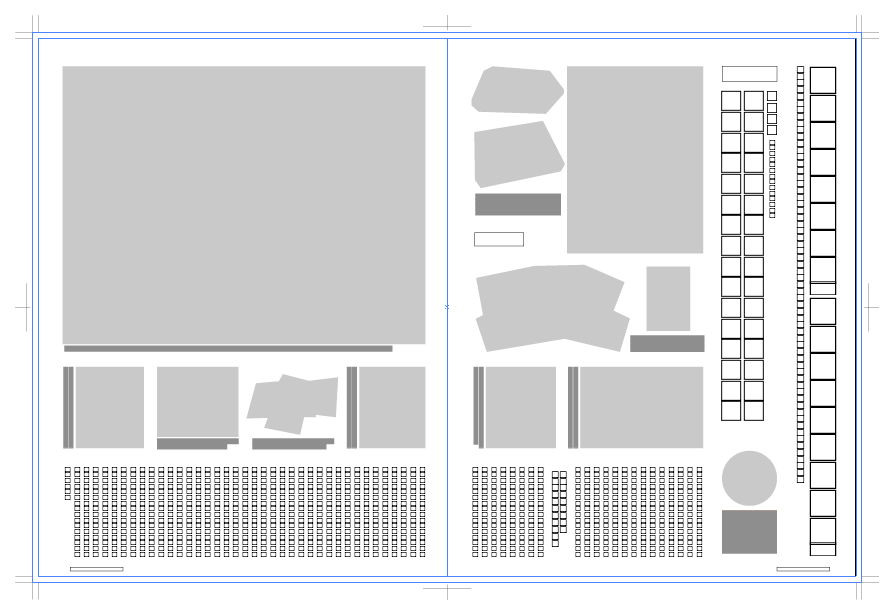

作図例4

デザインエレメントの計測例

作図例5

レイアウトの構造線

計測結果を書き込んだ見開きページのチェックを、11月14日以降の授業時におこなう。

mihiraki.ai

Illustratorファイル・6MB
