アドバンストデザイン・実習

大阪電気通信大学 総合情報学部 デジタルゲーム学科, ゲーム＆メディア学科 前期開講科目

アドバンストデザインのためのユニバーサルデザイン思考と図法の基礎

第08週：06月04日

0）出席登録

MyPortalから出席登録をおこなってください。

授業内で指示するコードを入力してください。

1）課題［三面図による製図］3 レビュー

課題［三面図による製図］の提出された図面についてレビューをおこないます。

2）課題［三面図による製図・応用1］2 作図・提出

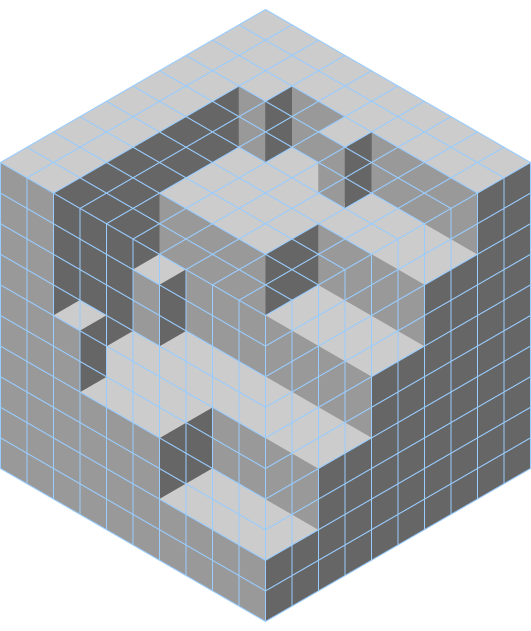

下図の立体について、製図のルールに則った三面図を、Adobe Illustratorを利用して作図してください。

なお、立体は高さ100mm・幅100mm・奥行き100mmとします。

完成したデータは、すべてのオブジェクトを選択し、フォントのアウトライン化を実行しておいてください。

ファイルメニュー → 別名で保存...　を選択。

　フォーマット：Adobe PDF

　名前：prd4_学生番号.pdf（例：prd4_hb00a000.pdf）

Adobe PDFを保存 の入力画面において以下のとおり設定してください。

　互換性のある形式：Acrobat 8　

　オプション項目の以下のチェックを外してください。

　　□ Illustrator の編集機能を保持

　　□ サムネールを埋め込み

　PDF を保存　をクリック。

Moodleのページに戻り、課題［三面図による製図・応用1］提出をクリックして、リンク先から別名で保存したPDFを提出してください。

3）課題［三面図による製図・応用2］1 課題説明

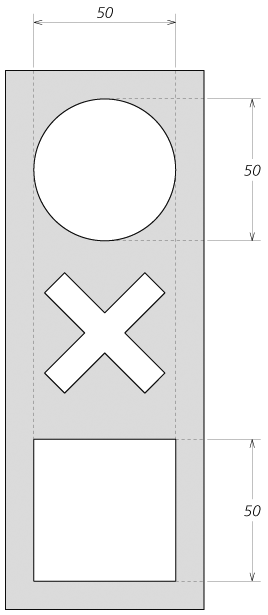

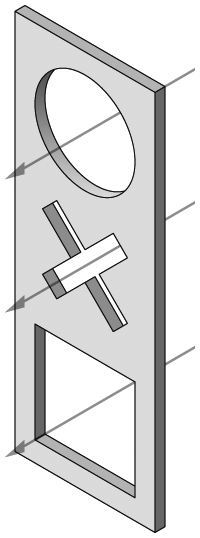

下図の立体の切り抜かれた3つの空間を、すき間なく通過することのできる1つの立体をイメージし、製図のルールに則ってその立体の三面図を、Adobe Illustratorを利用して作図してください。

図中の単位はミリメートル

中央に切り抜かれたXの厚みは10mmとします。

次週06月11日授業時に、提出方法についての説明をおこないます。
