グラフィックデザイン演習

同志社女子大学 学芸学部 メディア創造学科 秋学期開講科目

デジタルツールを利用したビジュアルコミュニケーションデザイン

第07週:11月10日

1)課題[雑誌レイアウトの解析]1. デザインエレメントの計測

誌面づくりの基本となるレイアウトフォーマットについて、既存の雑誌の任意の見開きページを取り上げ、そこに表現されているデザインエレメント(文字・図形・画像)の配置状況を、定規でくまなく計測してみましょう。

計測については、以下の項目を参照してください。

■ 雑誌のかたちに関する計測

判型 … 1ページのタテ、ヨコのサイズ。

仕上がりサイズ … 見開き2ページ分のタテ、ヨコのサイズ。

版面 … 本文の入るスペースの外枠タテ、ヨコのサイズ。

余白(マージン)… 天・地・ノド・小口の各方向での版面と仕上がりサイズの空きサイズ。

■ 本文に関する計測

文字サイズ … ポイントや級(Q)などの単位で表します。

1行の長さ(mm)÷ 1行の文字数 ÷ 0.35 = フォントサイズ(pt)

文字数 … 1行に入る本文の文字数

行間 … 行と行の間のスペース。ポイントや歯(H)などの単位で表します。

行数 … 1段に入る本文の行数。

段(コラム)… 本文をいくつかに分けるブロックのひとつのタテ、ヨコのサイズ。

段間 … 段と段の間の空きサイズ。

■ 本文以外の文字に関する計測

タイトル … 記事の大見出し。位置、文字サイズ、字間、行間など。

リード … 記事の概要を要約した導入の文章。位置、文字サイズ、字間、行間など。

小見出し … 本文中に挿入されるガイド的文章。位置、文字サイズ、字間、行間など。

注釈 … 本文中の言葉を補足、説明する解説文章。傍注、脚注など。位置、文字サイズ、字間、行間など。

キャプション … 図や写真を説明する解説文章。位置、文字サイズ、字間、行間など。

カコミ … 本文に関連した記事を独立して扱った文章。

ハシラ … 記事の属性を表す小さな扱いのタイトル。位置、文字サイズ、字間、行間など。

ノンブル … ページ番号。位置、文字サイズ、字間など。

■ 図形・画像に関する計測

角版 … 周囲に余白のある矩形の図や写真。位置とタテ、ヨコのサイズ。

裁ち切り(裁ち落とし)… 四辺のいずれか、もしくは全てを仕上がりサイズいっぱいに置いた図や写真。位置とタテ、ヨコのサイズ。仕上がりサイズより3mm外側(塗り足し/ドブ)まで余分にレイアウトされます。

切り抜き … 矩形以外のかたちに切り取った図や写真。位置とタテ、ヨコのサイズ。

飾り罫 … 線状のデザインエレメント。位置とサイズ。

計測結果については、直接誌面に書き込みをおこなってください。

レイアウト指示の例

情報デザインシリーズ Vol.5 「情報社会とコミュニケーション」

京都造形芸術大学:田名網敬一・松本俊夫 編/角川書店 刊より

作図例2

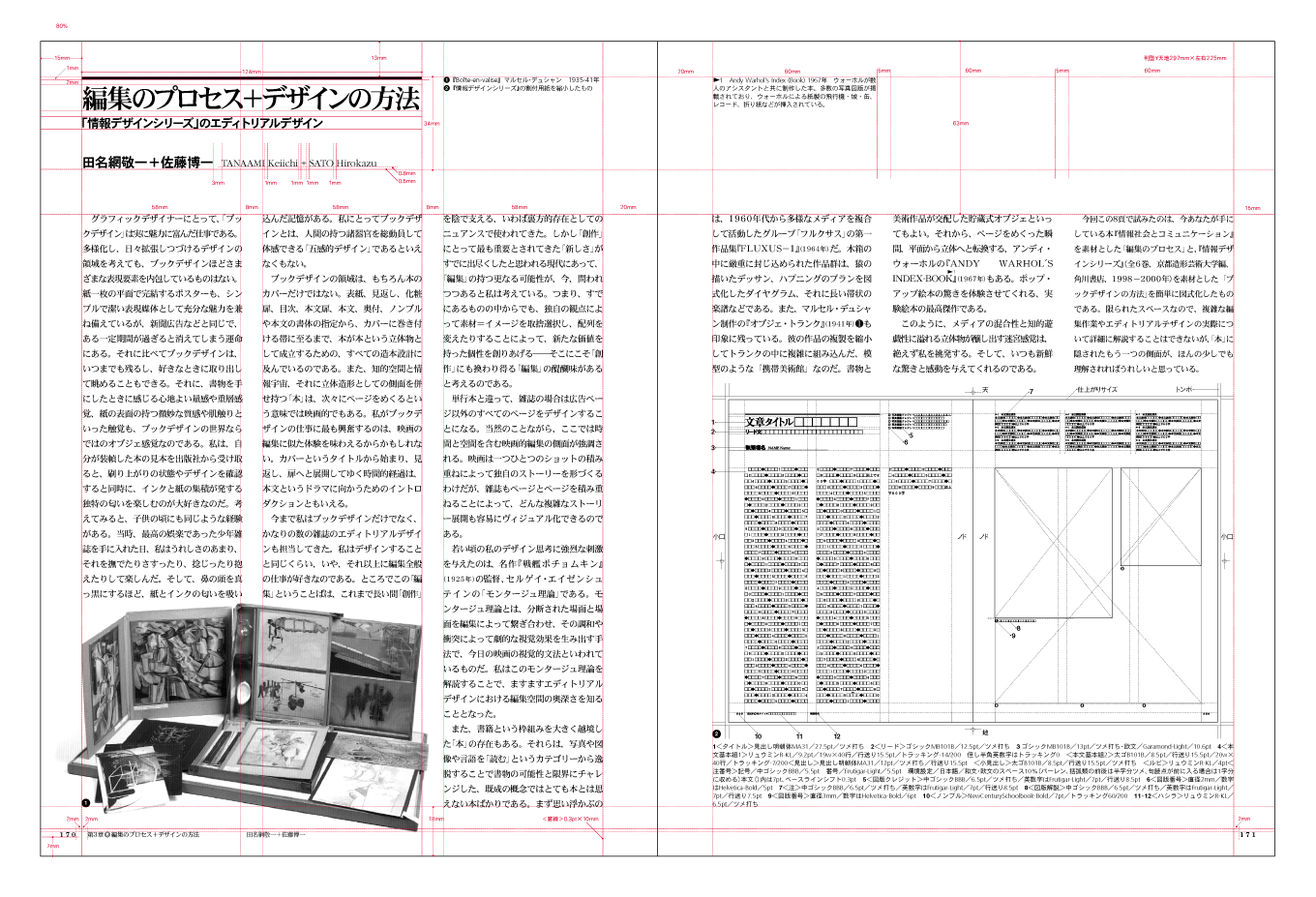

選択した見開きページ

作図例4

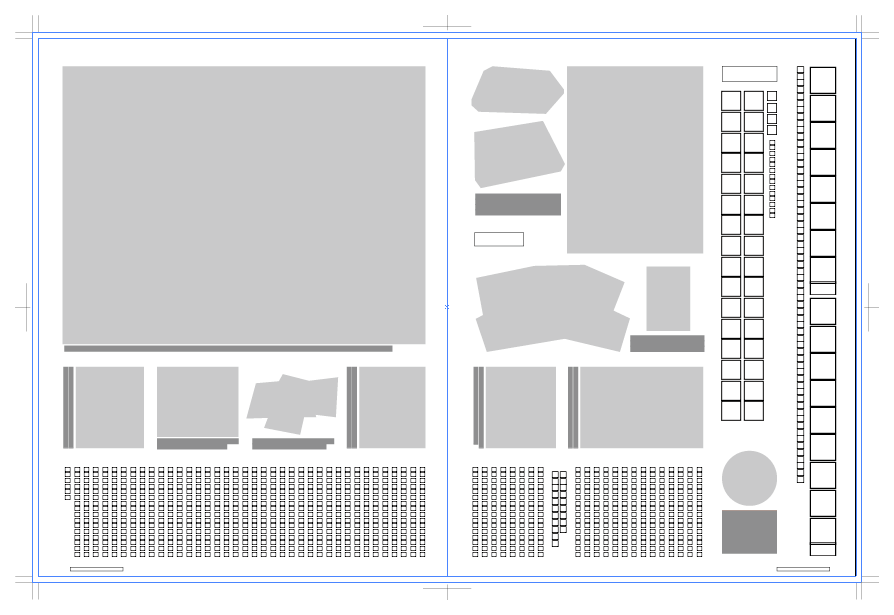

デザインエレメントの計測例

作図例5

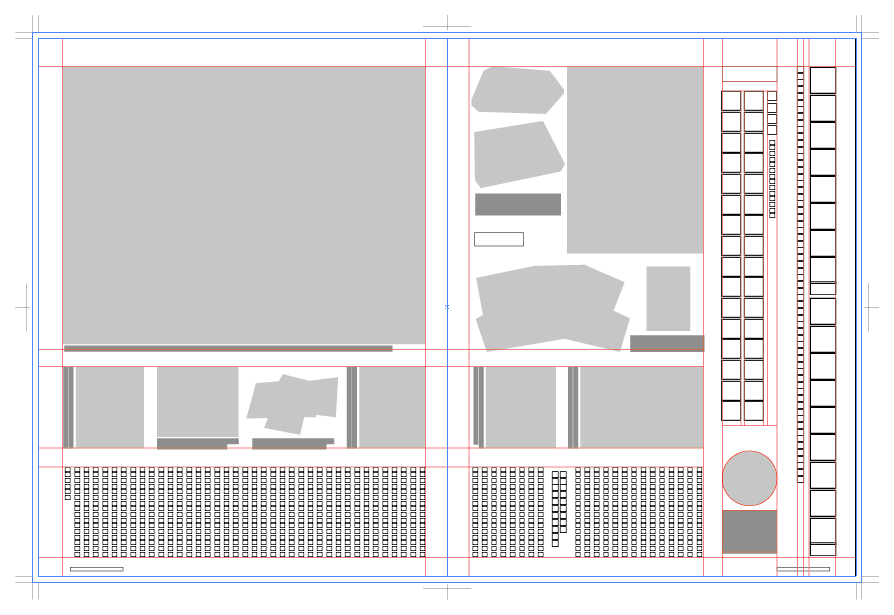

レイアウトの構造線

mihiraki.ai

Illustratorファイル・6MB

データをダウンロードして、計測作業の参考にしてください。

2)課題[ページレイアウトでのテキスト操作]4. 提出

■ 課題要件

仕上サイズ:A4サイズ(210mm×297mm)

A4サイズのアートボードをタテ方向に設定し、あらかじめ用意された文章原稿のデータ「textdata.txt」の文字情報を画面空間にレイアウトしてください。

ページの中の任意の位置に氏名を「designed by 学生番号・氏名」としてクレジット表記しておいてください。

完成したデータは、本日授業終了時を目処に演習室モノクロプリンターを利用しA4サイズでプリントアウトして提出してください。

またデータは、ファイル名を「2_学生番号_作品連番.ai」として、サーバ Teachersの下記フォルダにコピー提出してください。

ENTERPRISE/public/Teachers/watanabe/1限 課題[ページレイアウト]

ENTERPRISE/public/Teachers/watanabe/2限 課題[ページレイアウト]

3)出席カウントのためのメール送信

w a t a n a b e @ h e a d h e a r t . c o m 宛に、出席カウントのためのメール送信をおこなってください。

件名欄には、学生番号(半角英数)・氏名を入力してください。

メッセージ欄に記載するテーマを指示するので、その指示に沿って入力をおこなってください。
